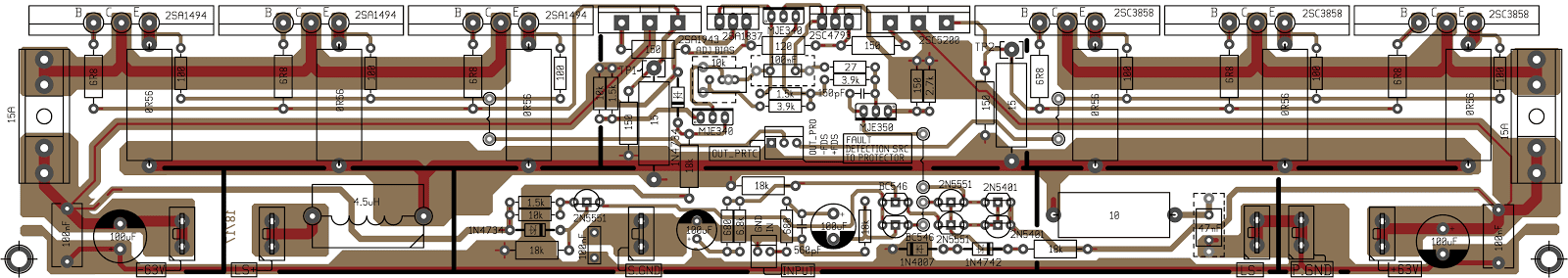

Mencoba menggambar rangkaian amplifier MATRIX_1_4_II_T13_X63 dengan aplikasi gEDA PCB,
dan saya coba di simulasikan dengan aplikasi LTspice
TRANSISTOR FINAL = 2SC3858/2SA1494
IN.SINE = 1.2V
OUTPUT 4 OHM = 300W
THD FREQ
80Hz = 0.007215%
100Hz = 0.007690%
1KHz = 0.006783%
16KHz = 0.014263%
-------------------------------------------------------------<>
TRANSISTOR FINAL = MJ15003/MJ15004
IN.SINE = 1.2V
OUTPUT 4 OHM = 300W
THD FREQ
80Hz = 0.007158%
100Hz = 0.007630%
1KHz = 0.006707%
16KHz = 0.041967%
>>download skema<<
sumber asli : https://matrix-1-4-two-t13.sourceforge.io/
https://www.facebook.com/groups/788556224647704/?ref=bookmarks
dan saya coba di simulasikan dengan aplikasi LTspice
TRANSISTOR FINAL = 2SC3858/2SA1494
IN.SINE = 1.2V
OUTPUT 4 OHM = 300W
THD FREQ
80Hz = 0.007215%
100Hz = 0.007690%
1KHz = 0.006783%
16KHz = 0.014263%
-------------------------------------------------------------<>
TRANSISTOR FINAL = MJ15003/MJ15004
IN.SINE = 1.2V
OUTPUT 4 OHM = 300W
THD FREQ
80Hz = 0.007158%
100Hz = 0.007630%
1KHz = 0.006707%
16KHz = 0.041967%
>>download skema<<
sumber asli : https://matrix-1-4-two-t13.sourceforge.io/
https://www.facebook.com/groups/788556224647704/?ref=bookmarks
